Der LFO mit Skew Funktion für “little life”
Nachbau CGS 58 Ken Stone

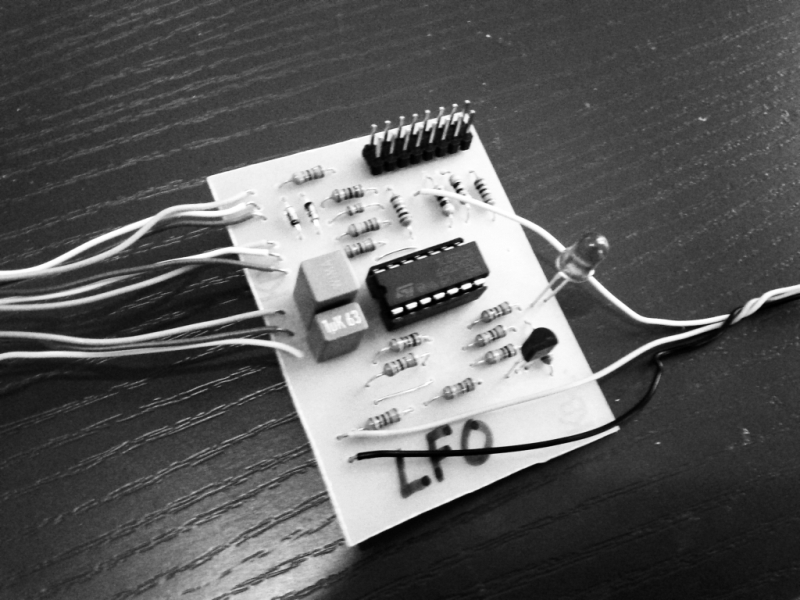

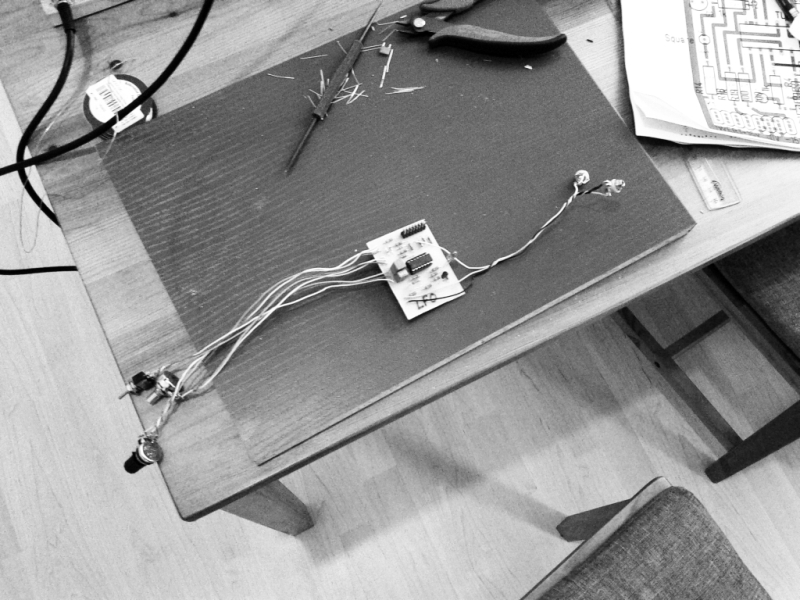

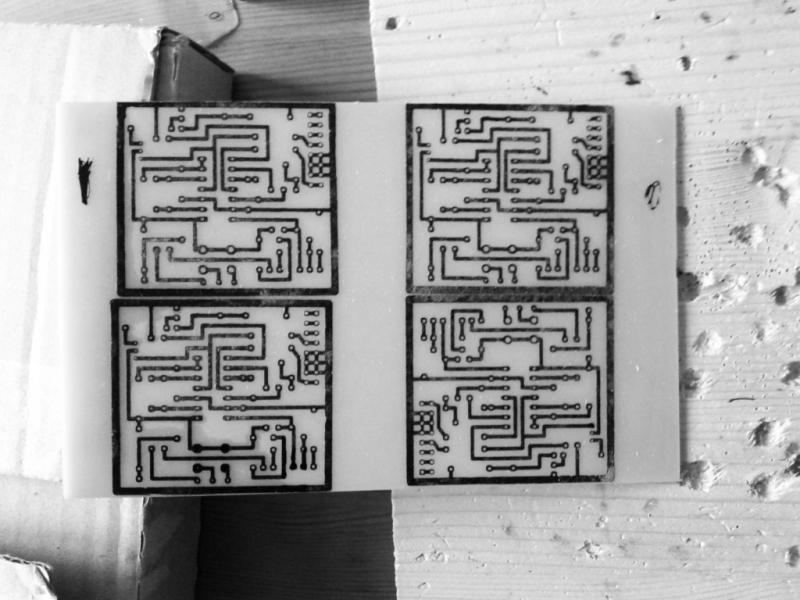

Ich habe im Internet etwas recherchiert und bin auf den LFO CGS58 gestoßen. Die Schaltung habe ich für meine Zwecke abgeändert und kann sie so gut in das Gerät intigrieren. Danach habe ich die PCB (Platine) mit der Software “Target 3001” erstellt und für die Platinenherstellung die Direkt-Toner-Methode verwendet. Nach den ganzen üblichen Arbeiten, wie ätzen, löten, Bauteile bestellen, messen und kontrollieren, hat der LFO auf Anhieb funktioniert.

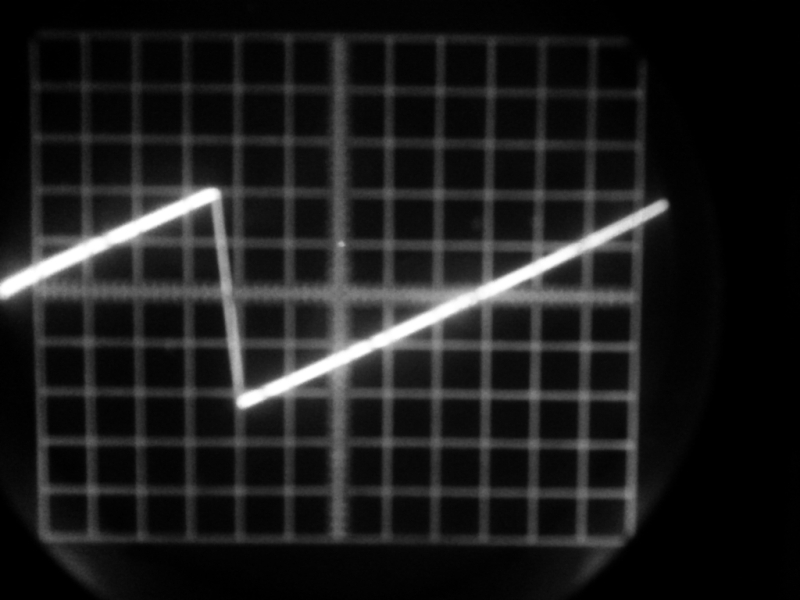

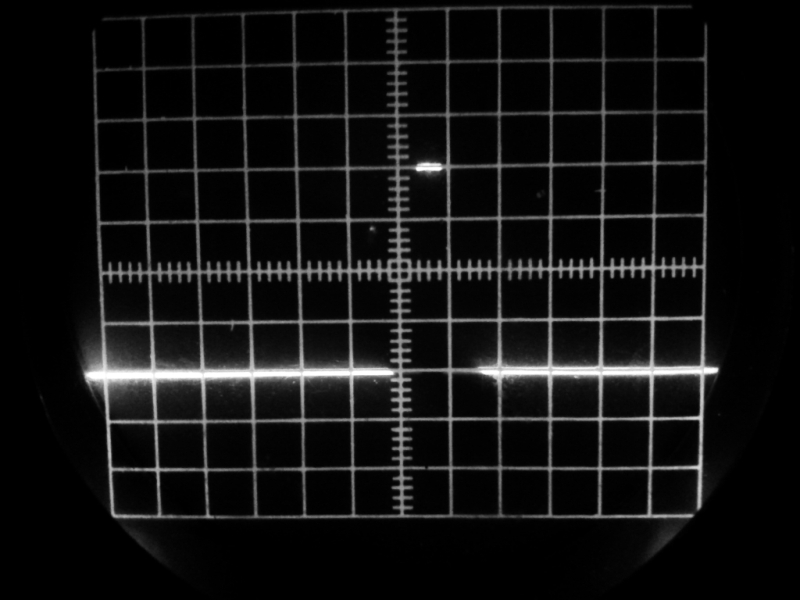

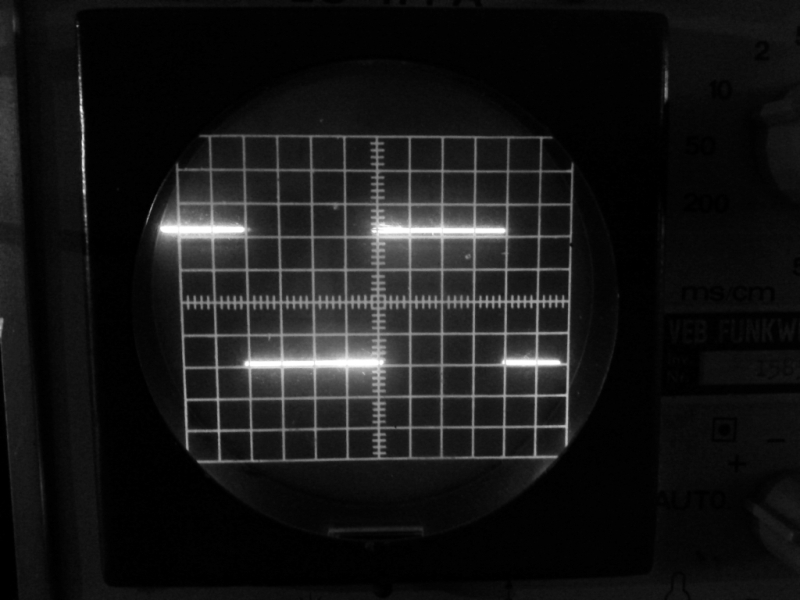

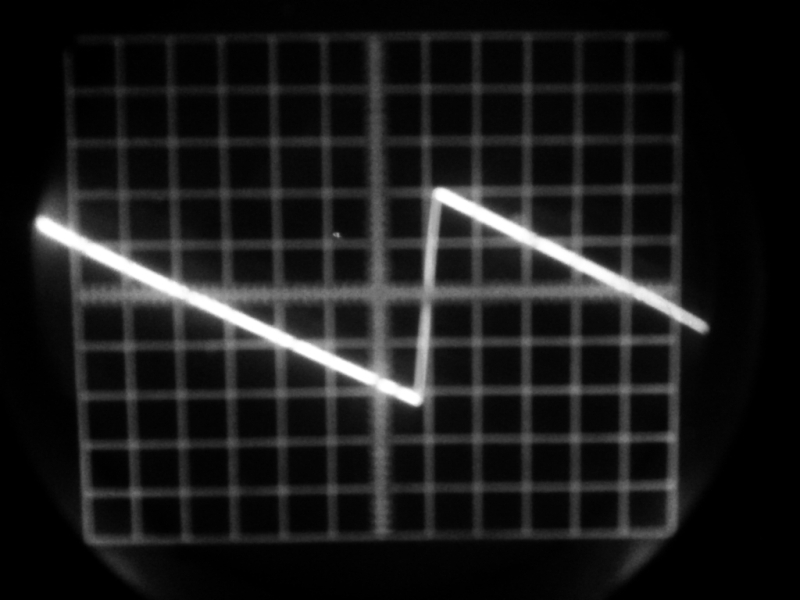

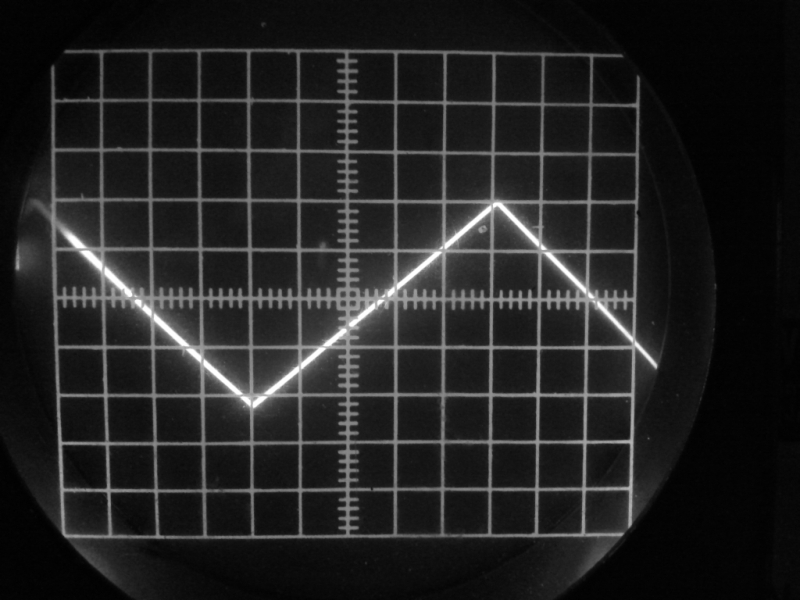

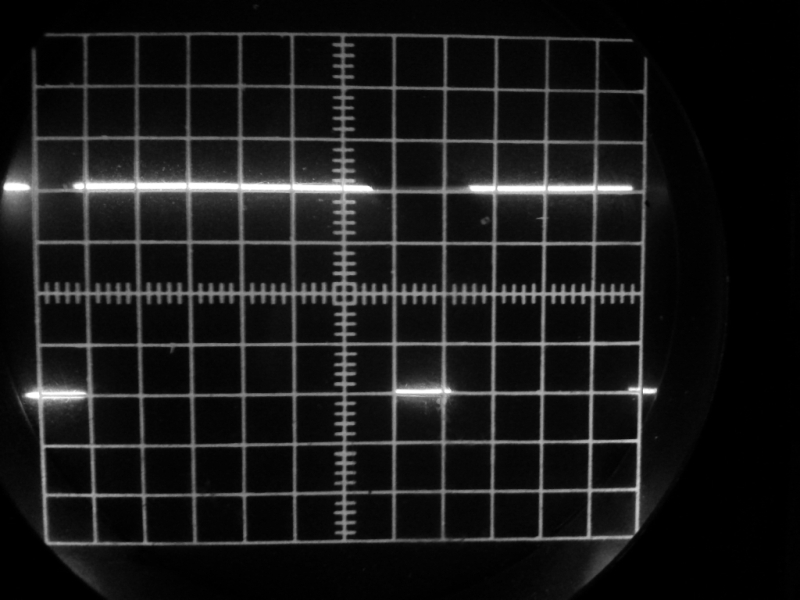

Der LFO basiert auf dem Standard-Integrator / Schmitt-Trigger-Oszillator Kern und besitzt einen Shape Funktion, womit ich die Dreieckspannung in eine fallende Rampen oder in eine steigende Rampenspannung umwandeln, oder bei einer Pulsespannung die Pulseweite regulieren, kann. Die Square könnte man für ein Gate für eine ADSR Hüllenkurve nutzen. Es gibt zwei Geschwindigkeitsstufen, die mit einem Umschalter eingestellt werden. Er schwingt nicht im hörbaren Bereich Stufe 1 = unter 0,1 bis 1 HZ / Stufe 2 = von 0,5 bis 20 HZ.
