Die Planung für die Frontplatte ist erledigt.

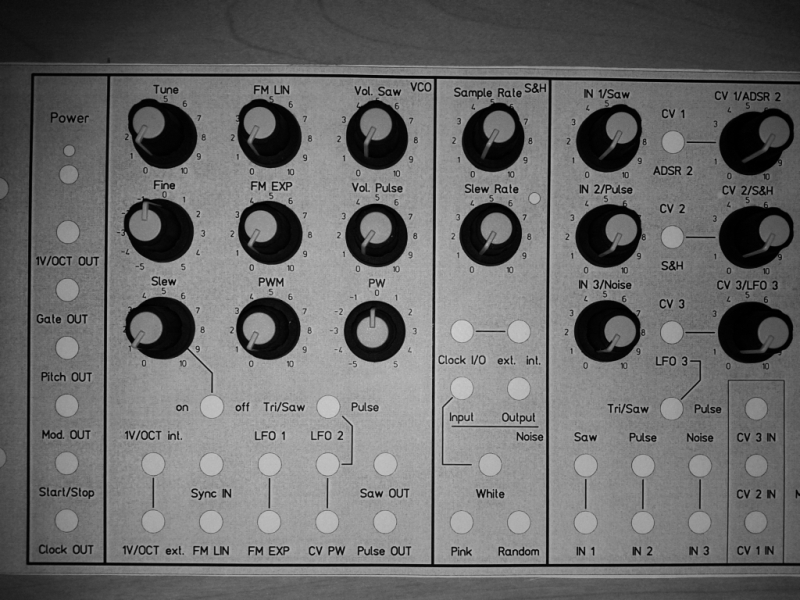

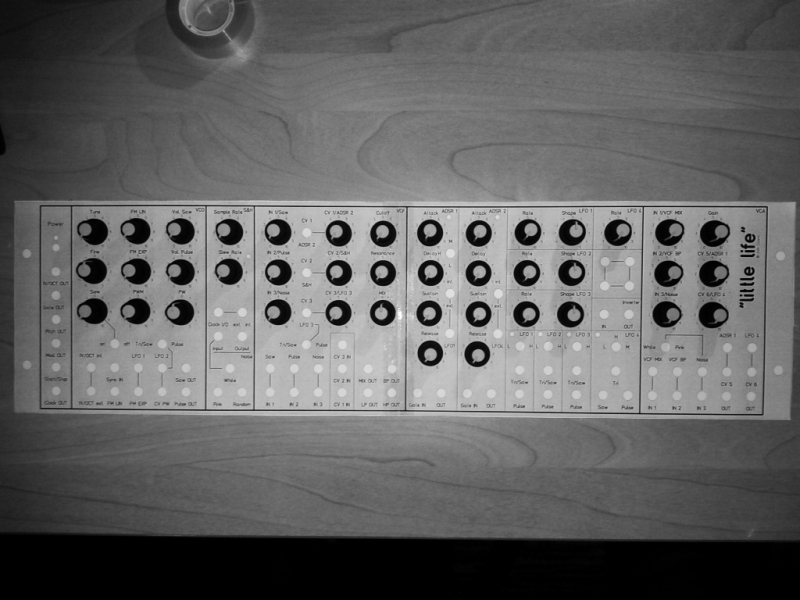

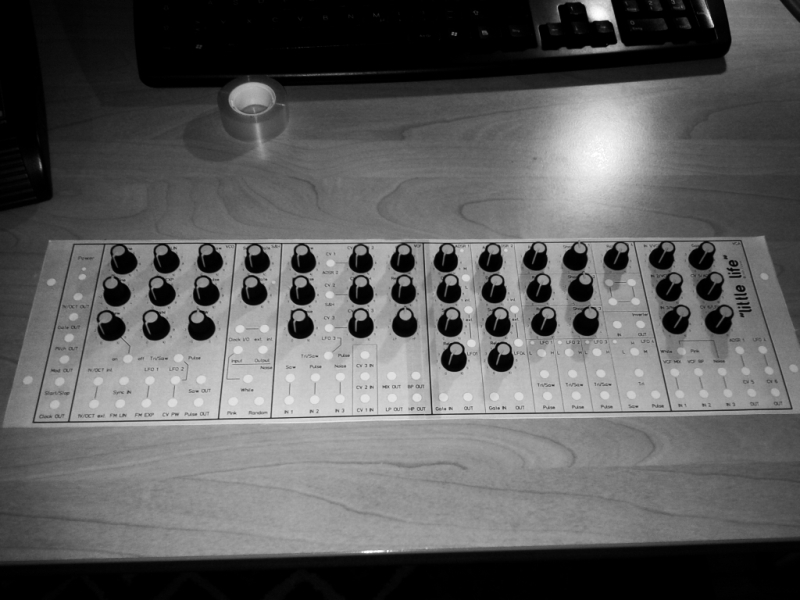

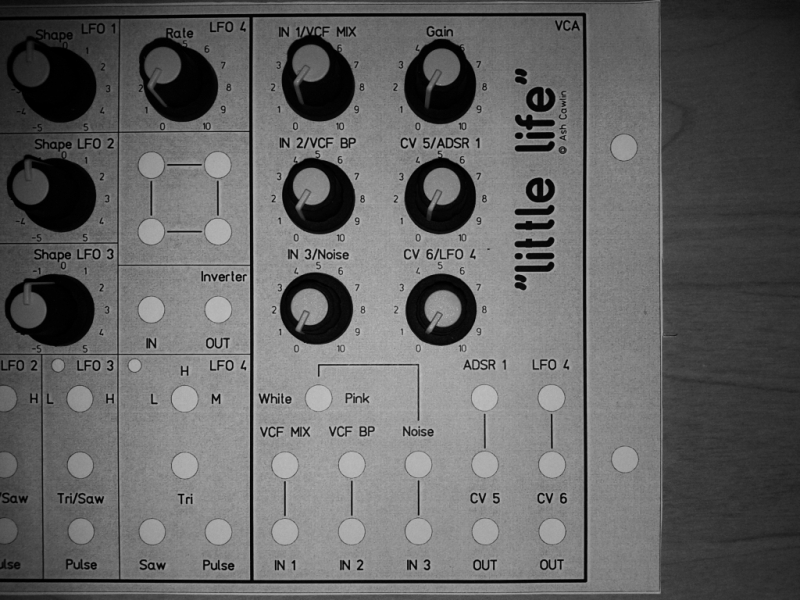

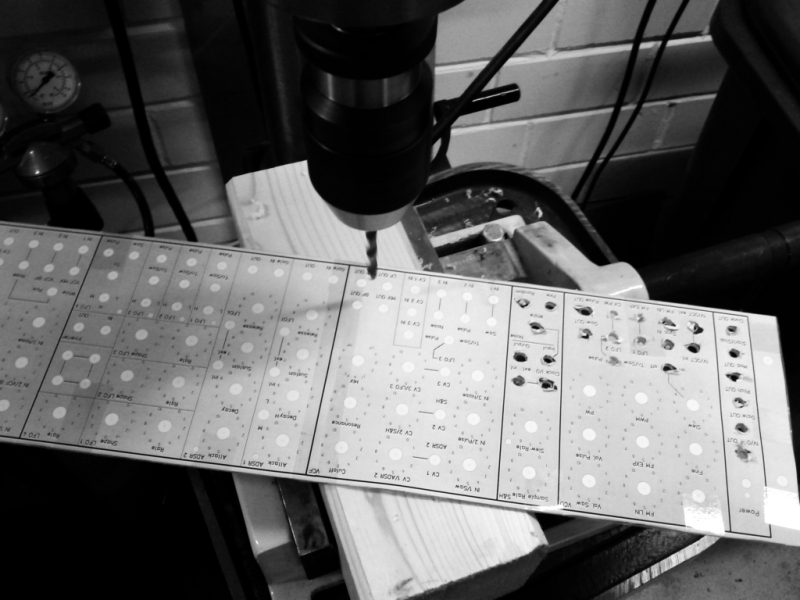

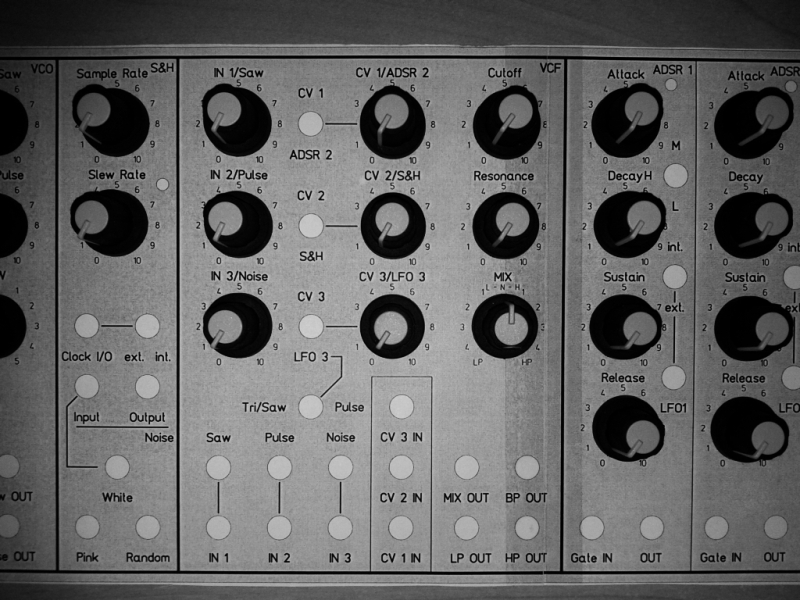

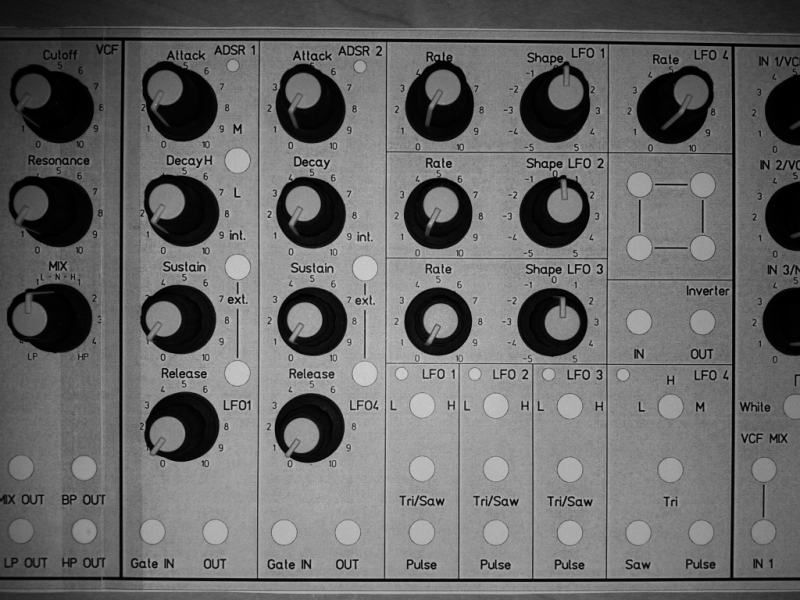

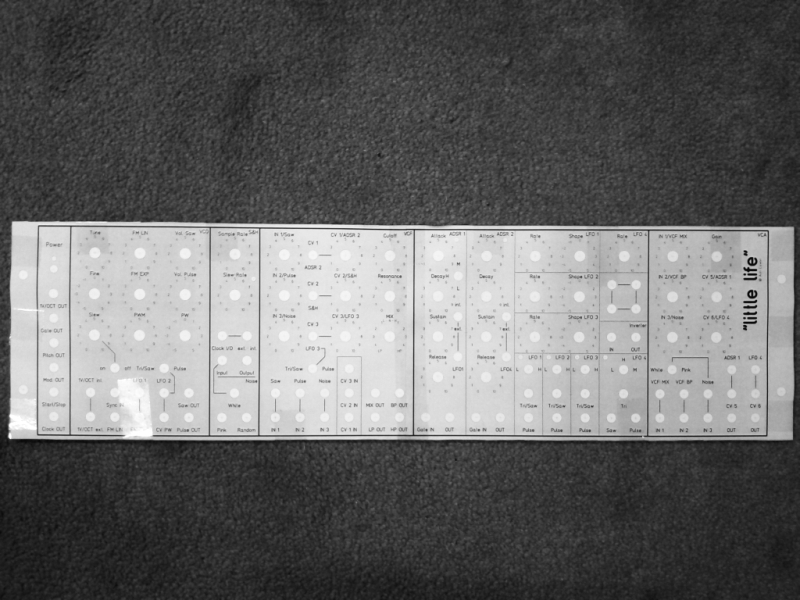

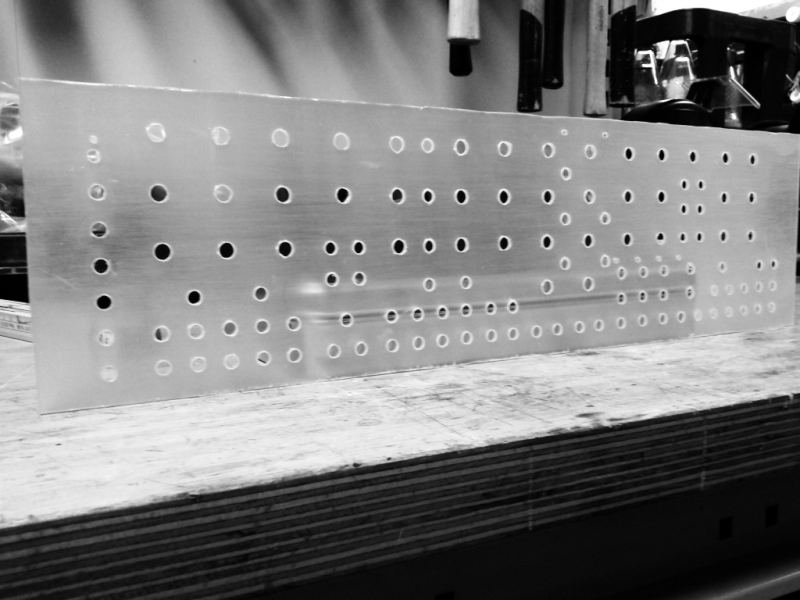

Nach langen Überlegen welche Module ich einbauen werde, ist es endlich geschafft und die Frontplatte ist fertig geplant. Ich habe mir für die Planung den Frontplatten-Designer von Schaeffer AG heruntergeladen. Es ist ein gutes Tool und für mich war es bislang einfach mit diesen Programm zu arbeiten. Die erstellte Platte druckte ich 1 : 1 aus, um mir ein Test Dummy (Schablone) bauen.Damit konnte ich die ganzen Bauelemente (Poti, Schalter, Klinkenbuchsen usw.) befestige und das Gerät besser testen. Die eigentlich richtige Frontplatte werde ich später von der Firma Schaeffer AG anfertigen lassen, aber erst dann, wenn der Synthie 100% funktioniert, fertig gestellt und alles getestet ist.
Interne Module:
1 x VCO, 1x VCF, 1x VCA, 1x ADSR, 1x LFO, 1x Slew Limiter, 1x Inverter von Doepfer (Synth Diy kit) | 1 x S&H, 1x ADSR von yusynth.net | 1 x Midi Interface von MFB | 3x LFO Schaltplan von CGS58 cgs.synth.net
